Bevezetés a daru és a nagy teherbírású hidraulikus hengerekbe

A hidraulikus hengerek létfontosságú mechanikus működtetők, amelyek nyomás alatt álló hidraulikus folyadékot használnak lineáris erő és mozgás előállításához. Központi szerepet játszanak a nagy teherbírású gépekben és az emelő berendezésekben, a hidraulikus energiát mechanikus kimenetekké alakítva. Ezek az alkatrészek különösen kritikusak azokban az alkalmazásokban, ahol nagy erőre és pontos mozgásra van szükség, például darukban és ipari minőségű berendezésekben.

A daru rendszerekben és a nagy teherbírású környezetben a hidraulikus hengerek teljesítménye és megbízhatósága közvetlenül befolyásolja a működési hatékonyságot és biztonságot. A hatalmas terhelések emelésétől a szerkezeti elemek stabilizálásáig a jobb hidraulikus henger meghatározhatja a rendszer hatékonyságát szélsőséges munkakörülmények között. A megfelelő henger kiválasztása nem csupán a specifikációk egyeztetésének kérdése - magában foglalja a tényezők, például a nyomáskapacitás, a terhelési igények, a stroke hossza, a rögzítő konfiguráció és a környezeti ellenálló képesség értékelését.

Ez a cikk mélyreható áttekintést nyújt a hidraulikus hengerekről, amelyek a darukban és a nagy teherbírású gépekben való alkalmazásukra összpontosítanak. Feltárja a hengeres típusokat, azok felépítését és funkcionalitását, a kulcsválasztási kritériumokat, a karbantartási stratégiákat és a hidraulikus működtetés jövőjét alakító kialakuló technológiákat.

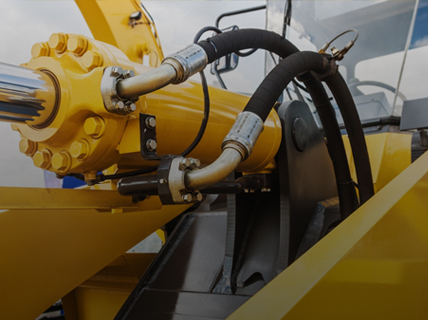

A hidraulikus hengerek megértése

A hidraulikus hengerek olyan mechanikus eszközök, amelyek lineáris mozgást és erőt termelnek a nem tömöríthetetlen hidraulikus folyadék alkalmazásával. Ezek nélkülözhetetlenek az ipari, építési és mobil berendezésekben használt hidraulikus rendszerekhez.

Mi az a hidraulikus henger?

A magjában egy hidraulikus henger hengeres hordóból, rúdhoz csatlakoztatott dugattyúból és végsapkákból áll. Az alapvető funkció magában foglalja a dugattyú egyik oldalán lévő folyadék nyomást, hogy a rúdban mozgást hozzon létre. A folyadék nyomása arra készteti a dugattyút, hogy meghosszabbítsa vagy visszahúzza, lineáris mozgást eredményezve.

A működés alapelvei

A hidraulikus hengerek a Pascal törvénye alapján működnek, amely kimondja, hogy a zárt folyadékra gyakorolt nyomást minden irányba egyenlően továbbítják. Amikor a hidraulikus folyadékot a henger egyik oldalára szivattyúzzák, a nyomás a dugattyút mozgatja. A generált erő a folyadéknyomástól és a dugattyú felületétől függ.

A hidraulikus henger kulcseleme

• Hengerhordó : A dugattyút tartalmazza, és megtartja a nyomás alatt álló folyadékot.
• Dugattyú és dugattyúrúd : A folyadéknyomást mechanikus mozgássá alakítja.
• Végkapocs : Zárja le a hordó mindkét végét, és támogassa a rúd és a folyadék áramlását.
• Pecsétek és tömítések : A belső és a külső szivárgás megakadályozása.
• Kikötők : Hagyja, hogy a hidraulikus folyadék belépjen és kilépjen a hengerbe.

A hidraulikus hengerek típusai

A hidraulikus hengerek számos tervben kaphatók, amelyek mindegyike megfelel a speciális működési igényeknek és a mechanikai konfigurációknak. A henger típusának megválasztása befolyásolja a rendszer általános teljesítményét, hatékonyságát és szolgáltatási élettartamát. Az alábbiakban bemutatjuk a daru és a nagy teherbírású gépekben alkalmazott leggyakoribb típusokat.

Egyetlen hatású hengerek

Leírás és funkció:
Az egyetlen hatású hengereket úgy tervezték, hogy csak egy irányban alkalmazzák az erőt - általában a kiterjesztést. A hidraulikus folyadék egyetlen porton keresztül lép be, és a dugattyút kifelé nyomja. A visszatérő stroke -ot általában egy külső erő, például gravitáció vagy rugó útján érik el.

Előnyök:

• Egyszerű tervezés és alacsonyabb költségek
• A kevesebb alkatrész könnyebb karbantartáshoz vezet
• Jól illeszkedik a függőleges műveletekhez, például az emelkedéshez

Hátrányok:

• Egyirányú erőre korlátozva
• Külső visszatérő erőre van szükség
• Kevesebb ellenőrzés a visszahúzási mozgás felett

Tipikus alkalmazások:

• Emelési platformok
• Bila teherautó -ágyak
• Préselő berendezés gravitációval segített visszatéréssel

Dupla hatású hengerek

Leírás és funkció:
A dupla hatású hengerek hidraulikus nyomást használnak a dugattyú mindkét irányba történő mozgatására - kiterjesztés és visszahúzódás. Két port szabályozza a folyadékáramot a dugattyú mindkét oldalán.

Előnyök:

• Mindkét irányban erőt biztosít
• Nagyobb ellenőrzés a mozgás felett
• Alkalmas vízszintes és függőleges alkalmazásokra

Hátrányok:

• Összetettebb, mint az egyetlen színészi hengerek
• Valamivel magasabb költség
• Pontosabb vezérlőrendszereket igényel

Tipikus alkalmazások:

• Mobil daru -fellendülés
• Építőberendezés
• Ipari sajtók és szorító rendszerek

Teleszkópos hengerek

Leírás és funkció:
A teleszkópos hengerek többszörös beágyazott szakaszokat vagy hüvelyeket tartalmaznak, amelyek egymás után kiterjednek. Ez a kialakítás hosszabb lökést tesz lehetővé a kompakt visszahúzott hosszúságon belül.

Előnyök:

• Térhatékonyság, hosszabb elérhetőséggel
• Ideális a hosszú kiterjesztésre szoruló alkalmazásokhoz
• Magas emelési képességeket biztosít

Hátrányok:

• Összetettebb konstrukció
• A javítás és karbantartás magasabb költsége
• Hajlamos viselni, ha nem tartják fenn megfelelően

Tipikus alkalmazások:

• Teherautóra szerelt daruk
• Légi emelő platformok
• Mezőgazdasági pótkocsik és dump testek

Hegesztett hegesztők

Leírás és funkció:
A hegesztett hengerek végső sapkáikat közvetlenül a hengerhordóhoz hegesztik, kompakt és tartós kialakítást képezve. Ezeket általában igényes alkalmazásokhoz használják erősségük és alacsony profiljuk miatt.

Előnyök:

• Erős, lezárt szerkezet
• Kompakt és űrmegtakarító
• Nagynyomású környezethez alkalmas

Hátrányok:

• Nehéz szétszerelni a karbantartást
• Nem ideális a gyakran karbantartott rendszerekhez

Tipikus alkalmazások:

• Földmozgató gépek
• Nagy teherbírású daruk
• Ipari rakodók és kompakt felszerelések

Kötélrúd -hengerek

Leírás és funkció:
A kötélrúd -hengerek külső menetes rudakat használnak a végsapkák helyén tartáshoz, megkönnyítve őket a kiszolgáláshoz és a szétszereléshez.

Előnyök:

• Egyszerű karbantartás és alkatrész csere
• Szabványosított alkatrészek
• Általában elérhető és költséghatékony

Hátrányok:

• Kevésbé robusztus a szélsőséges szolgálatban lévő műveletekhez
• Terjedelmes kötvények miatt
• A rúd-meglazulás lehetősége nagy vibrációs beállításokban

Tipikus alkalmazások:

• Gyári automatizálási rendszerek
• Anyagkezelő berendezés
• Fényadó ipari gépek

A hidraulikus henger minden típusa egyedi szerkezeti tulajdonságokkal és teljesítményjellemzőkkel rendelkezik. A helyes kiválasztása az alkalmazás-specifikus tényezőktől függ, mint például az erő iránya, a hely korlátozása, a terhelési követelmények és a karbantartás hozzáférhetősége.

Daru hidraulikus hengerek : Különleges alkalmazások

A hidraulikus hengerek nélkülözhetetlenek a daruk funkcionalitásához, biztosítva a szükséges erőt és vezérlést a nehéz terhelések emeléséhez, meghosszabbításához, meghosszabbításához és forgatásához. Ezeket a hengereket úgy tervezték, hogy ellenálljanak a magas nyomásnak, az ismétlődő mozgásnak és a változó környezeti feltételeknek. A darut típustól és a felhasználási toktól függően a hidraulikus hengereket úgy alakítják ki, hogy megfeleljenek a konkrét mechanikai és biztonsági követelményeknek.

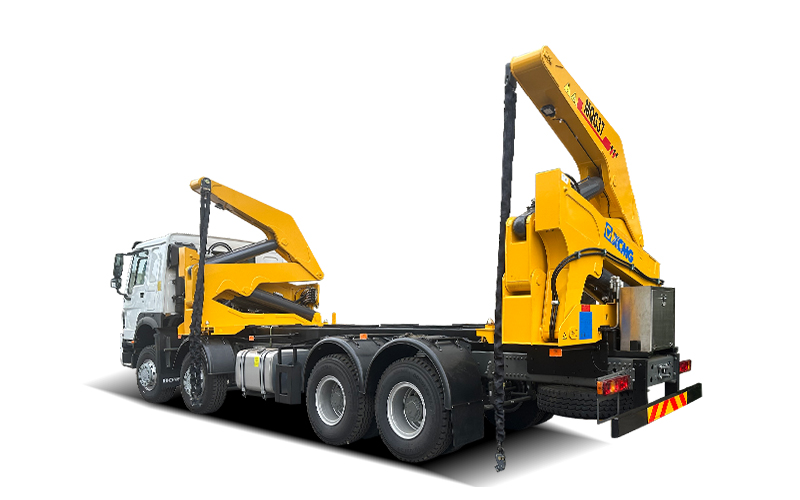

Használat mobil darukban

A mobil daruk, amelyeket gyakran teherautókra vagy lánctalpas bázisokra szerelnek, nagymértékben támaszkodnak a hidraulikus hengerekre a fellendülés, a teleszkópolás, az Outrigger telepítéséhez és a terhelésemeléshez. Ezeknek a hengereknek dinamikus terhelések és változó szögek mellett kell működniük, miközben megőrzik a pontos vezérlést.

Főbb jellemzők:

• Nagy szilárdságú anyagok a nehéz emelők támogatására
• Kompakt, nagynyomású hengerek a gém meghosszabbításához
• Teleszkópos hengerek, amelyek hosszabb ideig tartanak kompakt formában

Alkalmazási területek:

• Teleszkópos gémmozgás
• Outrigger kiterjesztés és visszahúzódás
• Stabilizáló rendszerek

Használjon felső darukban

A felső daruk, amelyeket általában ipari és gyártó létesítményekben használnak, hidraulikus hengereket használnak az emeléshez és a kocsi mozgásához, különösen olyan tervekben, ahol az elektromos motorokat kiegészítik vagy hidraulikus meghajtókkal cserélik.

Főbb jellemzők:

• Sima és megismételhető mozgásvezérlés
• Kompakt hegesztett hengerek a helymegtakarításhoz
• Továbbfejlesztett biztonság és meghibásodott reteszelő mechanizmusok

Alkalmazási területek:

• Függőleges emelő mechanizmusok
• Híd- és kocsi működtetés
• Sürgősségi fékezés vagy rakomány-tartási funkciók

Használat építőiparban

Építődaruk, beleértve a toronydarakat és a durva terrein darukot, magas szerkezeti terhelésekkel és gyakran durva kültéri körülmények között működnek. Az ezekben a darukban használt hidraulikus hengereknek nagy terhelést, tartósságot és korrózióállóságot kell biztosítaniuk.

Főbb jellemzők:

• Korrózióálló bevonatok kültéri használatra
• Nagy tehergépjármű-felépítés magas ciklusú működéshez
• Piszkos vagy csiszoló környezethez tervezett pecsétek és ablaktörlők

Alkalmazási területek:

• Luffing és szitáló mechanizmusok
• Teleszkópos gém szakaszok
• Terheléskezelő és helymeghatározó rendszerek

A daru hengerek tervezési megfontolásai

A hidraulikus hengerek tervezésekor vagy kiválasztásakor a daru alkalmazásokhoz a következő tényezőket tipikusan prioritássá teszik:

• Teherbíró képesség: A daruk gyakran kezelik a dinamikus és ingadozó terheléseket. A hengereknek képesnek kell lenniük a statikus és a sokkterhelés ellen.
• Precíziós vezérlés: A sima és pontos vezérlés elengedhetetlen a biztonsághoz az emelés és a helymeghatározás során.
• Biztonsági követelmények: A beépített reteszelő szelepek, a nyomáscsökkentő eszközök és a redundáns rendszerek segítik a balesetek megelőzését.
• Környezetvédelmi ellenállás: A kültéri daruk védelmet igényelnek a nedvesség, a por, az UV -expozíció és a hőmérsékleti ingadozások ellen.
• Szolgáltatás: A mobil műveletek során elengedhetetlen az a képesség, hogy a hengereket jelentős leállás nélkül ellenőrizzék és karbantartják.

A darukban lévő hidraulikus hengerek nem csupán működtetők, hanem biztonsági kritikus alkatrészek, amelyek hozzájárulnak mind az emelési rendszerek hatékonyságához, mind megbízhatóságához.

Nehéz hidraulikus hengerek: specifikus alkalmazások

A nagy teherbírású hidraulikus hengereket olyan igényes feladatokra tervezték, amelyek szélsőséges erővel, nagynyomású és folyamatos működést tartalmaznak. Ezek a hengerek kritikus alkotóelemek az iparágakban, például az építés, a bányászat és a nehéz gyártás, ahol a berendezések teljesítménye és megbízhatósága kiemelkedően fontos. Robusztus konstrukciós és speciális tervezési tulajdonságuk lehetővé teszi számukra, hogy hatékonyan működjenek durva munkakörülményekben és nagy terhelésű környezetben.

Használat földmozdító berendezésekben

A földmozdító gépek, például kotrók, buldózerek és kerékterhelők a hidraulikus hengerektől függnek, ásás, emelés, tolás és kormányzás. Ezeknek az alkalmazásoknak nagy kimeneti erővel, kopásállósággal és hosszú élettartamú hengerekre van szükség.

Kulcsszerepek:

• Kar-, gém- és vödör artikuláció kotrókban
• Penge emelése és dőlése buldózerekben
• Kormány- és vödörvezérlés a rakodókban

Tervezési követelmények:

• Megkeményedett felületek, hogy ellenálljanak a szennyeződéseknek és az ütéseknek
• Nehéz falú hordók a magas belső nyomás kezelésére
• Megbízható pecsétek a szennyeződés megelőzésére

Felhasználás bányászati berendezésekben

A bányászati műveletek nagyszabású, nagy hatású gépeket tartalmaznak, például sziklaruhákat, fúrótornyokat és szállító teherautókat. Az ezekben a gépekben használt hidraulikus hengereknek tartós, nagy terhelések mellett kell működniük, ellenállniuk a korróziónak és ellenállniuk a csiszoló anyag expozíciónak.

Kulcsszerepek:

• Fúrási és unalmas műveletek
• Felfüggesztési rendszerek szállító teherautókban
• Sziklatörés és zúzóberendezés

Tervezési követelmények:

• Nagynyomású besorolások a mély fúrásokhoz
• Korrózióálló bevonatok kémiai expozícióhoz
• Tartós tömítések a csiszolópor kezelésére

Felhasználás ipari sajtokban

A gyártáshoz, a fém formájában és az újrahasznosításhoz használt hidraulikus sajtók a hidraulikus hengerekre támaszkodnak, hogy óriási nyomást gyakoroljanak az anyagok kialakítására vagy tömörítésére. Ezeknek a hengereknek pontos, következetes erőt kell biztosítaniuk a hosszú távú ciklusok között.

Kulcsszerepek:

• Az alkalmazások kovácsolása és bélyegzése
• Anyag tömörítése az újrahasznosítási rendszerekben
• Alkatrészek kialakulása és sajtó préselés

Tervezési követelmények:

• Precíziós földrudak a sima aktiváláshoz
• Megerősített végsapkák és csapágyak a stabilitás érdekében
• Hőmérséklet-ellenálló tömítések fűtött környezethez

Tervezési megfontolások a nagy teherbírású hengerekhez

A nagy teherbírású hidraulikus hengerek kiválasztása vagy megtervezése a teljesítményt, a tartósságot és a biztonsági tényezőket igényli:

• Nyomáskapacitás: Ellenállnia kell a tartós és csúcsnyomásnak deformáció vagy szivárgás nélkül.
• Ciklusi élet: A magas frekvenciájú műveletek a hosszú távú tartósság és a minimális kopás szempontjából besorolják a hengereket.
• Anyagválasztás: Az ötvözött acél, a hőkezelés és a felületi edzés gyakran használják az erő és a hosszú élettartam fokozására.
• Pecsét technológia: A fejlett tömítő rendszerek megakadályozzák a belső és külső szivárgást, és kezeljék a nagysebességű mozgást.
• Szereléskonfiguráció: A szerelési stílusnak támogatnia kell a nehéz terheléseket, és nagy erő alatt kell hagynia a stabil működést.

A nagy teherbírású hidraulikus hengerek a nagyméretű berendezések teljesítményének és pontosságának hajtóereje. Szerepük központi szerepet játszik a sima működés, a maximális termelés és az üzemeltető biztonságának biztosításában a világ néhány legnagyobb kihívást jelentő ipari környezetében.

Fontos szempontok a Hidraulikus henger

A megfelelő hidraulikus henger kiválasztása elengedhetetlen a megbízható teljesítmény eléréséhez, az állásidő minimalizálásához és a rendszer biztonságának biztosításához. Függetlenül attól, hogy a hengert daru-, bányászati vagy ipari sajtóban használják, számos műszaki és környezeti tényezőt ki kell értékelni, hogy megfeleljen a hengernek az alkalmazási követelményeihez.

Terhelési kapacitás

A szükséges terhelési kapacitás meghatározása:
A terhelési kapacitás azt a maximális erőre utal, amelyet a hidraulikus henger biztonságosan gyakorolhat. Ez a dugattyú területétől és a rendszer nyomásától függ. A terhelési követelmények pontos kiszámítása, beleértve a statikus és a dinamikus terheléseket, biztosítja, hogy a henger feszültség vagy meghibásodás nélkül működjön.

Biztonsági tényezők:
A megfelelő biztonsági margó - a várt munkaterhelés tipikusan 1,5-2 -szerese - be van építve a tervbe, hogy kompenzálja a váratlan stressz, ütésterhelések és fáradtságokat az idő múlásával. A terhelési követelmények alábecsülése korai kopáshoz vagy katasztrofális kudarchoz vezethet.

Működési nyomás

A henger és a rendszer nyomásának illesztése:
A hidraulikus rendszerek a gépektől és a feladattól függően különböző nyomástartományokon működnek. A közös ipari rendszerek 2000 és 5000 psi között mozognak, míg a speciális alkalmazások meghaladhatják ezt. A hengereket úgy kell besorolni, hogy ellenálljanak nemcsak a normál működési nyomásnak, hanem a nyomás tüskéknek is.

Nyomásminősítések és biztonsági margók:
A gyártók általában felsorolják a maximális névleges nyomást, beleértve a beépített biztonsági különbözetet is. Fontos, hogy biztosítsuk az összes alkatrészt - a henger, a tömítések, a szerelvények - kezelni a kijelölt nyomást szivárgás vagy robbanás kockázata nélkül.

Ütéshossz

A szükséges stroke hosszának kiszámítása:
A stroke hossza az a távolság, amellyel a dugattyúrúd átjut a teljesen visszahúzódástól a teljesen meghosszabbításig. Ezt gondosan kell kiszámítani az alkalmazás által megkövetelt mozgás alapján. A kompakt kialakításban a túlságosan hosszú ütések rúd hajlítást vagy instabilitást okozhatnak.

Hatás a henger kialakítására:
A hosszabb ütésekhez útmutatókra vagy rúd -tartókra lehet szükség a behajlás elkerülése érdekében. A teleszkópos hengereket gyakran használják, amikor a térbeli korlátozások korlátozzák a hosszú egylépéses henger használatának képességét.

Szerelési stílus

Különböző szerelési lehetőségek:
A hidraulikus hengerek több rögzítési konfigurációban kaphatók, beleértve:

• Karima tartó: Merev és rögzített pozicionálást kínál, amely alkalmas az egyenes erő alkalmazásához.
• Clevis -hegy: Lehetővé teszi a forgó mozgást, ideális a kapcsolatokhoz vagy a szögmozgáshoz.
• Trunnion Mount: Alkalmazható alkalmazásokhoz, amelyek oldalról forgó vagy összetett mozgási útvonalakat igényelnek.

A megfelelő rögzítési stílus kiválasztása:
A választás a mozgási mintától, a terhelési iránytól és a gép alkatrészeinek igazításától függ. A megfelelő rögzítés csökkenti a kopást és megakadályozza az oldalsó terhelést, ami károsíthatja a henger és a pecsétjeit.

Környezeti tényezők

Hőmérséklet, korrózió és egyéb környezeti megfontolások:
A hidraulikus hengerek szélsőséges körülmények között működhetnek, mint például fagyos hőmérsékletek, magas hő, sósvízi környezet vagy csiszolópor. Ezek a tényezők befolyásolják a henger anyagának kiválasztását, a tömítés összetételét és a felületkezeléseket.

Anyagválasztás durva környezetekhez:

• Rozsdamentes acél vagy krómozott rudak: Javítsa a korrózióállóságot
• Nikkel vagy epoxi bevonatok: Védje a kémiai expozíció ellen
• Magas hőmérsékletű tömítések: Fenntartja a teljesítményt termikus stressz alatt
• Rúd ablaklövészek és kaparók: Tartsa távol a hulladékot a henger belső részétől

A megfelelő hidraulikus henger kiválasztása nem csupán az illesztési méretekhez tartozik. Ez megköveteli a mechanikai terhelés, a rendszer nyomásának, a környezeti expozíciónak, a mozgásprofilnak és az operatív biztonságnak a átfogó elemzését. A jól meghatározott hengerbe történő befektetés javítja a rendszer teljesítményét, meghosszabbítja a berendezés élettartamát és csökkenti a hosszú távú működési költségeket.

Hidraulikus henger karbantartás

A megfelelő karbantartás kritikus jelentőségű a hidraulikus hengerek megbízható teljesítményének és meghosszabbított élettartamának biztosítása érdekében, különösen olyan igényes környezetben, mint az építőipari helyek, a gyártóüzemek és a bányászati műveletek. A jól karbantartott hidraulikus henger nemcsak csökkenti a kudarc kockázatát, hanem javítja a hatékonyságot és csökkenti a működési költségeket.

Rendszeres ellenőrzési eljárások

A rutin vizuális és funkcionális ellenőrzések segítenek észlelni a kopás vagy a hibás korai jeleket. Általános ellenőrzések a következők:

• Pecsét állapota: Keressen a szivárgás, a repedés vagy a deformáció jeleit a rúd és a mirigy tömítései körül.
• Rúd felülete: Ellenőrizze a pontozást, a pontozást vagy a korróziót, ami károsíthatja a belső tömítéseket vagy veszélyeztetheti a henger működését.
• Szerelési pontok: Ellenőrizze, hogy vannak -e igazítási problémák, laza csavarok vagy szerkezeti stressz jelei a szerelési területek körül.
• Tömlőcsatlakozások: Győződjön meg arról, hogy a hidraulikus vonalak szűknek és szivárgástól vagy kopástól mentesek.

A rendszeres ellenőrzésnek a meghatározott ütemtervet kell követnie az operatív órák vagy naptári intervallumok alapján, a berendezések használatától függően.

Kenés a bevált gyakorlatok

Noha a legtöbb hidraulikus hengert hidraulikus folyadékkal kennek, egyes összetevők-például a CLEVIS-csapok vagy a Trunnion-tartók-periodikus kézi kenést igényelnek.

• Használja a gyártó által ajánlott zsírot: Az összeegyeztethetetlen kenőanyagok lebonthatják a tömítéseket vagy befolyásolhatják a teljesítményt.
• Tisztítsa meg a kenés előtt: A szennyeződés vagy a csiszoló részecskéket a zsír felhordása előtt el kell távolítani a szerelvényekből és az ízületekből.
• Kerülje a túlterhelkedést: A felesleges zsírok a port és a törmeléket vonzhatják, a kopás gyorsítását, ahelyett, hogy megakadályozzák.

A megfelelő kenés fenntartása minimalizálja a súrlódást, javítja a mozgásvezérlést és megakadályozza a fém-fém érintkezést, amely korai kopáshoz vezet.

Megelőző karbantartási tippek

A megelőző karbantartás meghaladja a reaktív javításokat azáltal, hogy a lehetséges problémákkal foglalkozik, mielőtt azok kudarchoz vezetnek. A bevált gyakorlatok a következők:

• Folyékony tisztaság: A szennyezett hidraulikus folyadék a henger meghibásodásának egyik vezető oka. Rendszeresen cserélje ki a szűrőket és ellenőrizze a folyadék minőségét.
• Tenyésztő ciklusok: Cserélje ki a pecséteket proaktív módon az ütemezett leállás alatt, hogy elkerülje a nem tervezett kieséseket.
• Az igazítás ellenőrzése: Az eltérés az oldalsó terhelést okozhatja, ami egyenetlen kopást okozhat a rudakon és a tömítéseken.
• Védő intézkedések: Szerelje be a rúd fújtatót vagy pajzsot olyan környezetbe, ahol a por, az iszap vagy a törmelék elterjedtek.
• Környezetvédelmi ellenőrzések: Használjon fűtőberendezéseket, hűtőket vagy szigetelőcsomagolást, ha szélsőséges hőmérsékleten működik, hogy a folyadék viszkozitása az optimális tartományban tartsa.

A megelőző megközelítés nemcsak a hidraulikus rendszereket zökkenőmentesen tartja, hanem hozzájárul a kezelő biztonságához és a költséghatékony műveletekhez is.

A következetes karbantartás a hidraulikus rendszer megbízhatóságának alapja. Egyértelmű karbantartási terv kidolgozásával, amely magában foglalja az ellenőrzéseket, a kenést és a megelőző intézkedéseket, a berendezések tulajdonosai jelentősen meghosszabbíthatják a hidraulikus hengerek élettartamát, és csökkenthetik a nem tervezett állásidő vagy költséges kudarc valószínűségét.

A közös hidraulikus hengerproblémák hibaelhárítása

A hidraulikus hengerek még a megfelelő tervezés és rutin karbantartás mellett is megtapasztalhatják a teljesítményproblémákat az idő múlásával. A korai figyelmeztető jelek felismerése és a kiváltó okok megértése segít megakadályozni, hogy a kis problémák költséges kudarcokká váljanak. Az alábbiakban bemutatjuk a leggyakoribb hidraulikus hengerproblémákat, és hogyan lehet hatékonyan kezelni őket.

A közös kérdések azonosítása

1. hidraulikus folyadék szivárgás:
A rúd, a portok vagy a tömítések körüli szivárgások a leggyakoribb problémák. Ezeket kopott tömítések, a rúd karcolása, a nem megfelelő telepítés vagy a túlzott belső nyomás okozhatja.

2. Lassú vagy rángatózó művelet:
Azok a hengerek, amelyek a szokásosnál hibás vagy lassabban mozognak, a belső szivárgás, a csapdába esett levegő, a szennyezett folyadék vagy a sérült pecsétek kezelhetők.

3. henger sodródás:
Ha a henger magának kinyúlik vagy visszahúzódik bemenet nélkül, akkor gyakran a belső bypass (a dugattyú tömítés melletti folyadék kiszivárog), a hibás szelepek vagy a helytelen rendszernyomás miatt.

4. Túlmelegedés:
A túlzott hőtermelés csökkentheti a folyadék viszkozitását és a károsító tömítéseket. Az okok között szerepel a magas rendszernyomás, a túlterhelés vagy a gyenge hőeloszlás.

5. A rúd deformációja vagy pontozása:
A hajlított vagy pontozott rúd az oldalsó terhelést, az eltérést vagy a szennyeződést jelzi. Ez pecsétek sérüléseit, szivárgásait és esetleges henger meghibásodását eredményezheti.

6. külső szennyeződés:
A rúd felületén lévő sár, por vagy vegyi anyagok behúzhatók a hengerbe a visszahúzás közben, felgyorsítva a belső kopást.

Hibaelhárítási lépések

1. lépés: Vizuális ellenőrzés
Ellenőrizze a henger látható sérüléseit, olajszivárgásait, rögzítését az eltéréseket és a szennyeződéseket. Különös figyelmet fordítson a rúdra, a pecsétekre és a szerelvényekre.

2. lépés: Nyomásvizsgálat
Vizsgálja meg a hidraulikus nyomást a hengerportokon, hogy meghatározza, hogy a probléma maga a hengerből vagy a szélesebb hidraulikus rendszerből származik -e.

3. lépés: Pecsétek értékelése
Ellenőrizze a belső tömítéseket, ha a henger szétszerelve van. Keresse meg a simítást, a repedést, a duzzanatot vagy az extrudálást - olyan jelöléseket, amelyek a folyadék inkompatibilitását vagy kopást jelzik.

4. lépés: Ellenőrizze az igazítást és a rögzítést
Ellenőrizze, hogy a henger megfelelően igazodik -e a betöltési irányhoz, és hogy a rögzítő hardver biztonságos és sértetlen.

5. lépés: Elemezze a folyadék állapotát
Ellenőrizze a hidraulikus folyadék elszíneződését, fémrészecskéket vagy szennyeződést. A piszkos vagy lebontott folyadékot ki kell cserélni, és a szűrőket meg kell vizsgálni.

Mikor javítsák meg a cserét

JAVÍTÁS Amikor:

• A kérdés a pecsétekre, csapágyakra vagy a felszíni kopásra korlátozódik.
• A hengerhordó és a rúd szerkezetileg érintetlen.
• Az állásidő és a javítási költségek kezelhetők.
• Javító készlet áll rendelkezésre a hengermodellhez.

Cserélje ki mikor:

• A rúd súlyosan meghajolt vagy pontozott.
• A hengernek kiterjedt korróziója vagy fáradtság repedése van.
• A javítási költségek megközelítése vagy a csere költsége meghaladja.
• A teljesítményt nem lehet megbízhatóan helyreállítani a javítások révén.

A költség, az idő és a kockázat közötti egyensúly az egyensúly megismerése. A gyors beavatkozás és a megfelelő diagnosztika csökkentheti a rendszer teljes leállását és megakadályozhatja a kapcsolódó alkatrészek károsodását.

Hidraulikus henger javítás

Az idő múlásával a hidraulikus hengerek olyan kopást és károkat szenvedhetnek, amelyek nemcsak a rutin karbantartást igénylik. A hidraulikus henger javítása visszaállíthatja teljesítményét és meghosszabbíthatja működési élettartamát - gyakran alacsonyabb költséggel, mint a teljes csere. A probléma súlyosságától és természetétől függően a javítások az egyszerű tömítés cseréjétől a teljes rúd újracsomagolásáig vagy a hordó felújításáig terjedhetnek.

Alapvető javítási technikák

1. szétszerelés:
Kezdje úgy, hogy biztonságosan leválasztja a hengert a hidraulikus rendszertől, és eltávolítja azt a berendezésből. A szennyeződés megakadályozása érdekében alaposan tisztítsa meg a külsőt. Óvatosan szétszerelje az egységet, megjegyezve az alkatrészek tájolását a pontos összeszereléshez.

2. Az alkatrészek ellenőrzése:
Mindegyik alkatrészt - a pistonot, a rúdot, a tömítéseket, a hengerhordót és a mirigyet - ellenőrizni kell, hogy kopás, deformáció, korrózió vagy repedések. A közös ellenőrző eszközök közé tartozik a féknyereg, a mikrométer és a tárcsázási mutatók.

3. polírozás és tisztítás:
A rudak kisebb karcolásait gyakran finom szemcsés csiszolóanyagok segítségével lehet csiszolni. A belső felületek tisztítása elengedhetetlen a fémrészecskék, az iszap vagy a lebontott folyadékmaradványok eltávolításához.

4. A kopott alkatrészek cseréje:
A sérült vagy kopott tömítéseket, perselyeket és kopásgyűrűket ki kell cserélni a gyártó által jóváhagyott készletekkel. Ha a rúd be van tüntetve vagy hajlítva, akkor kiegyenlítést vagy újjáélesztést igényelhet.

5. Összeszerelés és tesztelés:
A szükséges alkatrészek cseréje után a megfelelő nyomaték -specifikációk szerint szerelje össze a hengert. Végezzen nyomástesztet vagy ciklusvizsgálatot a tömítés integritásának és a zökkenőmentes működésnek a henger újratelepítése előtt.

Pecsét cseréje

A pecsét meghibásodása a hidraulikus henger meghibásodásának egyik leggyakoribb oka. A tömítések cseréje általában költséghatékony javítás, amely visszaállíthatja a teljesítményt és megakadályozhatja a szivárgásokat.

A cserélhető fókák típusai:

• Rúdtömítések: Megakadályozza, hogy a folyadék kiszivárogjon a hengerből.

• Dugattyútömítések: Fenntartja a nyomást a hengerkamrák között.

• Ablaktörlő tömítések: Távolítsa el a szennyező anyagokat a rúdból, amikor visszahúzódik.

• O-gyűrűk és tartalék gyűrűk: További tömítést biztosítson a kritikus ízületeknél.

A legjobb gyakorlatok:

• Mindig használjon olyan pecséteket, amelyek megfelelnek az eredeti előírásoknak.

• Tisztítsa meg a pecséthornyokat, és ellenőrizze a beceneveket vagy a fúrókat, mielőtt új tömítéseket telepít.

• Kenje meg a tömítéseket kompatibilis hidraulikus folyadékkal az összeszerelés előtt a száraz indítások elkerülése érdekében.

Mikor kell professzionális javítási szolgáltatásokat keresni

Míg az alapvető javítások házon belül elvégezhetők a megfelelő eszközökkel és tapasztalatokkal, egyes helyzetek szakértői figyelmet igényelnek:

• Súlyos károk: A rudak, a repedt hordók vagy a törött végkapocsok mély pontszáma gyakran speciális megmunkálást vagy hegesztést igényel.

• Precíziós követelmények: A nagy pontosságú berendezésekben vagy a biztonsági kritikus alkalmazásokban található hengereket javítani és tesztelni kell a tanúsított technikusoknak.

• Egyedi hengerek: Az egyedi vagy ritka hengerek javításai magukban foglalhatják a speciális alkatrészek beszerzését vagy a fordított fejlesztési alkatrészeket.

• Tesztelés és tanúsítás: A professzionális üzletek gyakran a javítás utáni tesztelést (nyomásvizsgálat, szivárgási ellenőrzések) biztosítják, és garanciákat kínálnak munkájukra.

A tapasztalt hidraulikus javító szolgáltatással való partnerség csökkentheti a nem megfelelő javítás kockázatát, és biztosíthatja, hogy a henger megfelel az OEM előírásainak és biztonsági előírásainak.

Az időszerű és hatékony hidraulikus hengerjavítás visszaállíthatja a teljesítményt, csökkentheti a berendezések leállítását és meghosszabbíthatja az értékes gépek élettartamát. A hosszú távú működési hatékonyság kezeléséhez kulcsfontosságú annak ismerete, hogy mely kérdéseket lehet kezelni belsőleg, és melyek szakmai szakértelmet igényelnek.

A legnépszerűbb hidraulikus hengergyártók

Ha a megbízhatóság, a biztonság és a teljesítmény nem tárgyalható, elengedhetetlen a hidraulikus hengerek kiválasztása a megbízható gyártóktól. A jó hírű beszállítók nemcsak kiváló minőségű termékeket kínálnak, hanem mérnöki támogatást, testreszabási szolgáltatásokat és globális logisztikai képességeket is kínálnak. Az alábbiakban bemutatjuk a hidraulikus hengeripar vezető gyártóit, akiket innovációjuk, tartósságuk és a nemzetközi szabványok betartása miatt elismertek.

Parker Hannifin

Áttekintés:
Parker a Motion and Control Technologies globális vezetője, amely hidraulikus hengerek széles skáláját kínálja ipari és mobil alkalmazásokhoz. Hengerük a precíziós tervezésről, a tartósságról és a nagynyomású környezetek támogatásáról ismert.

Termékkínálat:

• Nagy teherbírású ipari hegesztett hegesztők
• NFPA TIE rúd hengerek
• Egyéni tervezésű hengerek bányászathoz, tengeri és olaj- és gázszektorokhoz

Bosch Rexroth

Áttekintés:
A Bosch Rexroth átfogó hidraulikus hajtóműveket kínál, beleértve a szabványos és a testreszabott hengeres megoldásokat is. Termékeik megfelelnek a nemzetközi minőségi előírásoknak, és olyan ágazatokban használják, mint az energia, az infrastruktúra és a nehéz gépek.

Termékkínálat:

• Mill-típusú és nyakkendőhengerek
• Teleszkópos hengerek mobil alkalmazásokhoz
• Intelligens hengerek integrált helyzetérzékelőkkel

Hernyó hidraulika

Áttekintés:
A Caterpillar nagy teherbírású hidraulikus hengereket gyárt a saját építőipari és bányászati berendezéseihez, de világszerte is ellátja az OEM-eket. Ezeket a hengereket szélsőséges körülmények között a tartósságra tervezték.

Termékkínálat:

• Mérgezett hengerek tozsok, rakodók és kotrógépek számára
• Hosszú élettartamú tömítő rendszerek és korrózióálló rudak
• Felújítási és javítási szolgáltatások

Eaton hidraulika

Áttekintés:
Az Eaton nagy teljesítményű hidraulikus hengereket kínál, amelyek a mobil és ipari rendszerekhez igazodtak. A megbízhatóság nagy hangsúlyozásával hengereiket a mezőgazdaságban, a tengeri és a repülőgépiparban használják.

Termékkínálat:

• Nagyfúrású ipari hengerek
• Kompakt mobil berendezések hengerek
• Nagysebességű, nagyciklusú hajtóművek

Hydratech Industries

Áttekintés:
A nagyszabású és egyedi hidraulikus hengerekre szakosodott Hydratech Industries olyan szektorokat szolgál fel, mint a szélenergia, a tengeri fúrás és a nehéz szállítás. Ismertek a mérnöki szakértelmükről és a projekt-specifikus tervezési támogatásukról.

Termékkínálat:

• Nagy átmérőjű és hosszúütemű hengerek
• Hidraulikus hangmagasságú hengerek szélturbinákhoz
• Hengerek tengeri darukhoz és emelő rendszerekhez

Ligon Industries

Áttekintés:
A hidraulikus hengerek egyik legnagyobb észak -amerikai szállítójaként a Ligon vállalati hálózaton keresztül működik, mindegyik kiszolgáló réspiacon. Rugalmasságuk és reagálóképességük teszi őket előnyben részesített beszállítóvá az egyedi és OEM megoldásokhoz.

Termékkínálat:

• Hegesztett test és nyakkendőhengerek
• Teleszkópos hengerek dump és megtagadó járművekhez
• Rövid átfutási idő az egyedi gyártáshoz

Ezek a gyártók a hidraulikus hengerpiac keresztmetszetét képviselik, a szabványosított tömegtermelési hengerektől a nagymértékben testreszabott egységekig az összetett alkalmazásokhoz. A gyártó kiválasztása magában foglalja nemcsak a termékleírások, hanem a műszaki támogatás, a globális szolgáltatási hálózatok, valamint a megfelelési vagy tanúsítási követelmények teljesítésének képességét.

A hidraulikus henger technológiájának jövőbeli trendei

Ahogy az iparágak a hatékonyabb, intelligens és környezeti tudatosabb gépek felé haladnak, a hidraulikus henger technológia tovább fejlődik. Az anyagok, az elektronikai integráció és a tervezés optimalizálása fejlesztése alakítja ezen kritikus összetevők jövőjét. Az alábbiakban bemutatjuk a kulcsfontosságú tendenciákat, amelyek várhatóan befolyásolják a hidraulikus henger fejlődését és alkalmazását az elkövetkező években.

Az anyagok és a felszíni kezelések fejlődése

A magasabb teljesítményigények kielégítése és a szolgáltatási élettartam kiterjesztése érdekében a gyártók fejlett anyagokat és felszíni technológiákat alkalmaznak:

• Nagy szilárdságú ötvözetek: A hővel kezelt acél és kompozit anyagok használata növeli a terhelés hordozási kapacitását anélkül, hogy a túlzott súlyt hozzáadná.
• Korrózióálló bevonatok: A króm alternatívák, például a nikkel bevonatú vagy kerámia bevonatú rudak fokozott viselet, vegyi anyagok és környezeti lebomlás elleni ellenállást biztosítanak.
• Alacsony súrlódású bélés és pecsét anyagok: Az új polimerek és szintetikus anyagok csökkentik az energiaveszteséget és javítják a mozgás simaságát a nagy nyomás alatt.

Ezek az anyagi innovációk hozzájárulnak a hosszabb karbantartási intervallumokhoz és a megbízhatóbb működéshez durva vagy folyamatos használat mellett.

Intelligens hidraulikus hengerek és IoT integráció

Az ipari 4.0 technológiák növekvő használatával a hidraulikus hengerek egyre inkább integrálódnak az érzékelőkkel és a vezérlőrendszerekkel a valós idejű megfigyelés és automatizálás lehetővé tétele érdekében.

• Helyzet és nyomásérzékelők: A beágyazott érzékelők folyamatos visszacsatolást nyújtanak a dugattyú helyzetéről, a terhelési erőről és a nyomásról, javítva a pontosságot és a biztonságot.
• Feltételi megfigyelés: Az intelligens hengerek észlelik a kopás, a szivárgás vagy a túlterhelés korai jeleit, lehetővé téve a prediktív karbantartást és minimalizálva az állásidőt.
• Távoli diagnosztika: A csatlakoztatott hengerek az operatív adatokat továbbítják a teljesítménykövetés és a távoli hibaelhárítás központosított rendszereihez.

Ezek a tulajdonságok különösen értékesek az olyan ágazatokban, mint a bányászat, a logisztika, a repülőgépipar és az automatizált gyártás, ahol az üzemidő és a pontosság misszió-kritikus.

Energiahatékonyság javítása

A hidraulikus rendszerekben az energiafogyasztás csökkentése prioritássá vált a növekvő működési költségek és a környezeti aggályok miatt.

• Terhelésérzékelő hidraulika: Az adaptív rendszerek beállítják a folyadékáramot és a nyomást, hogy megfeleljenek a terhelési igénynek, csökkentve a túlzott energiafelhasználást.
• Könnyű henger kialakítása: A továbbfejlesztett anyagok és a szerkezeti optimalizálás segíti a súlycsökkentést, ami viszont csökkenti a mobil berendezések energiaigényét.
• Elektro-hidraulikus hibrid rendszerek: Az elektromos meghajtók hidraulikus hajtóművekkel történő integrációja javítja az irányítást és csökkenti az energiaveszteséget a hagyományos rendszerekhez képest.

Ezeknek az előrelépéseknek a célja, hogy a hidraulikus hengereket fenntarthatóbbá tegyék, miközben fenntartják vagy javítják az igényes alkalmazások teljesítményét.

Testreszabás és moduláris kialakítás

A modern berendezések gyakran testreszabott megoldásokat igényelnek, nem pedig a polcon kívüli alkatrészeket. A gyártók a moduláris, testreszabható henger minták felé haladnak:

• Konfigurálható hengerplatformok: Az ügyfelek meghatározhatják a furat méretét, a stroke hosszát, a szerelési stílusot és az érzékelőcsomagokat a szabványosított lehetőségekből.

• Alkalmazás-specifikus megoldások: A kompakt hengerektől az űr korlátozott rendszerekhez a túlméretezett hengerekig a tengeri műveletekhez a testreszabás lehetővé teszi a funkcionális igények jobb igazítását.

Ez a modularitás felé történő elmozdulás lerövidíti az átfutási időket, és az iparágakban jobban elérhetővé teszi a nagy teljesítményű megoldásokat.

A hidraulikus hengerek már nem csak egyszerű mechanikus eszközök. Ahogy az intelligens technológiák és a fenntartható mérnöki gyakorlatok egyre inkább integrálódnak az ipari rendszerekbe, a hidraulikus hengerek intelligens, hatékony és alkalmazási tudatos alkotóelemekké fejlődnek. Ezek az innovációk ígéretet tesznek a teljesítmény javítására, a működési költségek csökkentésére és az új lehetőségek megnyitására az építés, a gyártás, az energia és azon túl is.

Következtetés

A hidraulikus hengerek a darukban és a nagy teherbírású gépekben alapvető alkotóelemek, biztosítva a komplex emeléshez, toláshoz és helymeghatározási feladatokhoz szükséges lineáris erőt és pontos mozgást. A különféle típusok - például az egyetlen hatású, dupla hatású, teleszkópos, hegesztett és összekötő rúd -hengerek megértése - a megfelelő megoldás kiválasztásához az egyes alkalmazásokhoz.

A daru hidraulikus hengereknek meg kell felelniük a terhelési kapacitás, a biztonság és a környezet ellenállás szigorú igényeinek, míg a nehéz teherbírású hengerek a földmozdulásban, a bányászatban és az ipari sajtókban tartósságot, nyomás kitartást és megbízható tömítést igényelnek. A hidraulikus henger kiválasztása magában foglalja a terhelési követelmények, a működési nyomás, a stroke hossza, a rögzítési stílus és a környezeti tényezők gondos mérlegelését az optimális teljesítmény és a hosszú élettartam biztosítása érdekében.

A rendszeres karbantartás, beleértve az ellenőrzéseket, a kenést és a megelőző gondozást, kritikus szerepet játszik a közös problémák, például a szivárgások, a lassú működés és a rúdkárosodás megelőzésében. Az időben történő hibaelhárítás és javítás, akár házon belül, akár professzionális szolgáltatásokkal, segít elkerülni a költséges állásidőt és meghosszabbítani a henger élettartamát.

A jó hírű gyártókkal való partnerség biztosítja az igényes feltételekhez tervezett minőségi alkatrészekhez való hozzáférést és a műszaki támogatás támogatását. A jövőre nézve az anyagok fejlődése, az intelligens érzékelő integrációja, az energiahatékonyság és a moduláris kialakítás a hidraulikus hengerek fejlődését okosabb, hatékonyabb és testreszabható megoldásokká alakítja.

A megfelelő hidraulikus henger kiválasztásával és annak hatékony fenntartásával az üzemeltetők javíthatják a berendezések teljesítményét, javíthatják a biztonságot és csökkenthetik a működési költségeket-kulcsfontosságú tényezők a nagy teherbírású vagy daru alkalmazás sikerében.
